您當前的位置: 首頁 » 產品中心 » 激光錫焊機 » TFL-30TS激光錫焊機

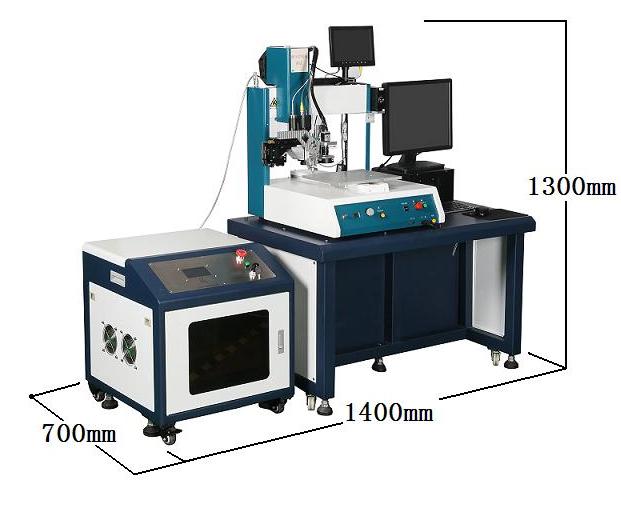

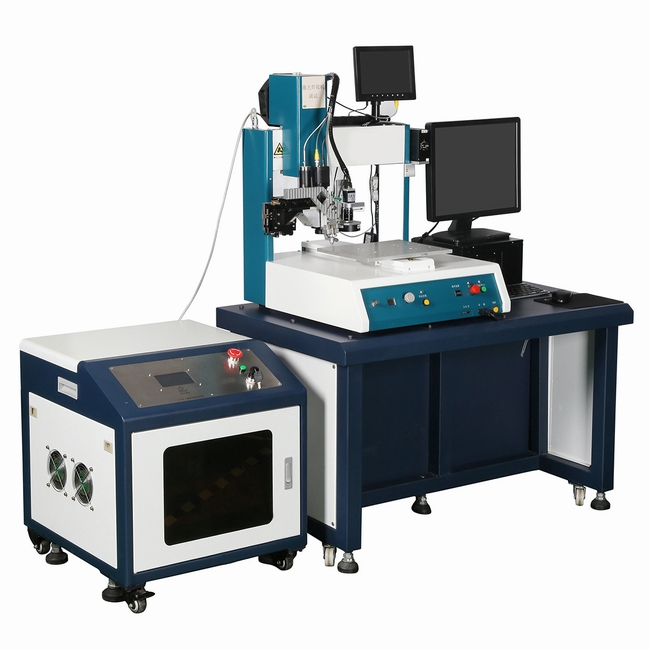

激光錫焊機TFL-30TS

通發激光研發TFL-30TS激光錫焊機，專用于智能手機攝像頭精密激光錫焊，柔性電路板錫焊，配置CCD視覺定位，自動錫膏射出，高速XY工作臺，進口半導體激光器加溫，進行精密錫焊。

訂購熱線：4008-168-880

分享至：

產品詳情產品視頻客戶見證產品參數 外形設計 安裝使用

激光錫焊機加工樣品圖片

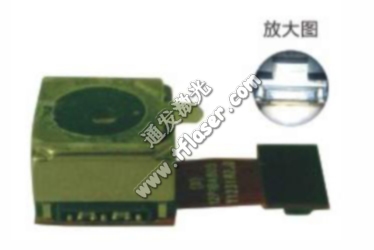

手機攝像頭激光錫焊

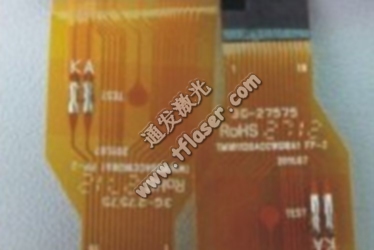

柔性電路板激光焊錫

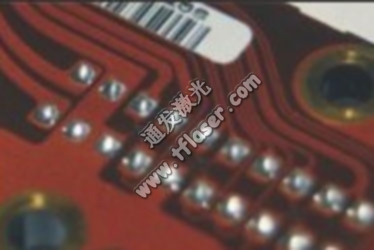

電路板連線激光錫焊

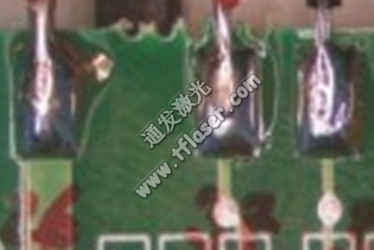

電路板元器件激光焊錫

附件與耗材

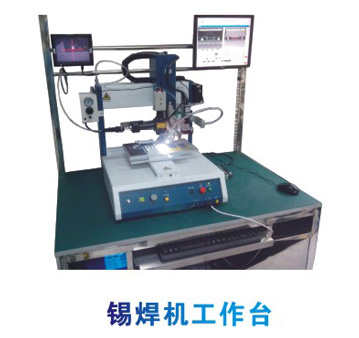

標準工作臺

配置：伺服，300*300*100mm，選配視覺CCD自動跟蹤定位。

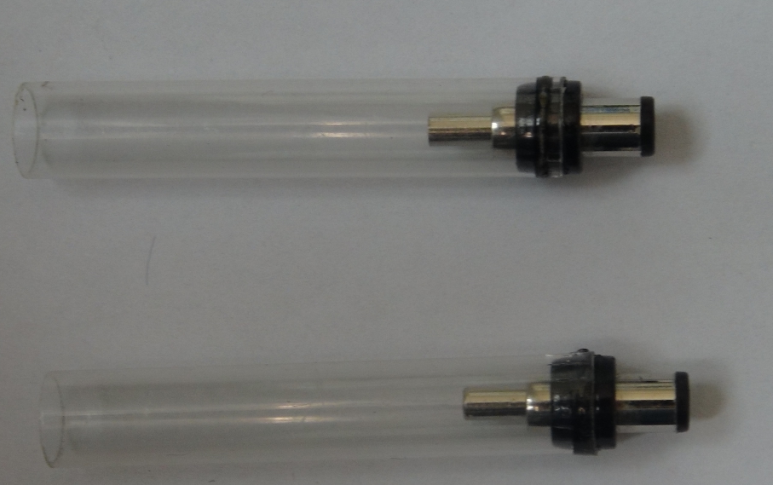

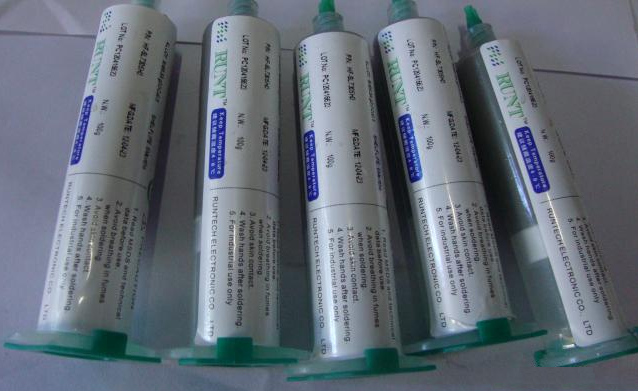

激光錫焊機專用錫膏。

應用范圍

高密度互連芯片、IC、貼片元器件、接插件、耳機插頭，手機揚聲器、節能燈、FPC柔性電路板，手機攝像頭、電路板特殊元件錫焊。

塑料的激光焊接漆包線的激光焊接

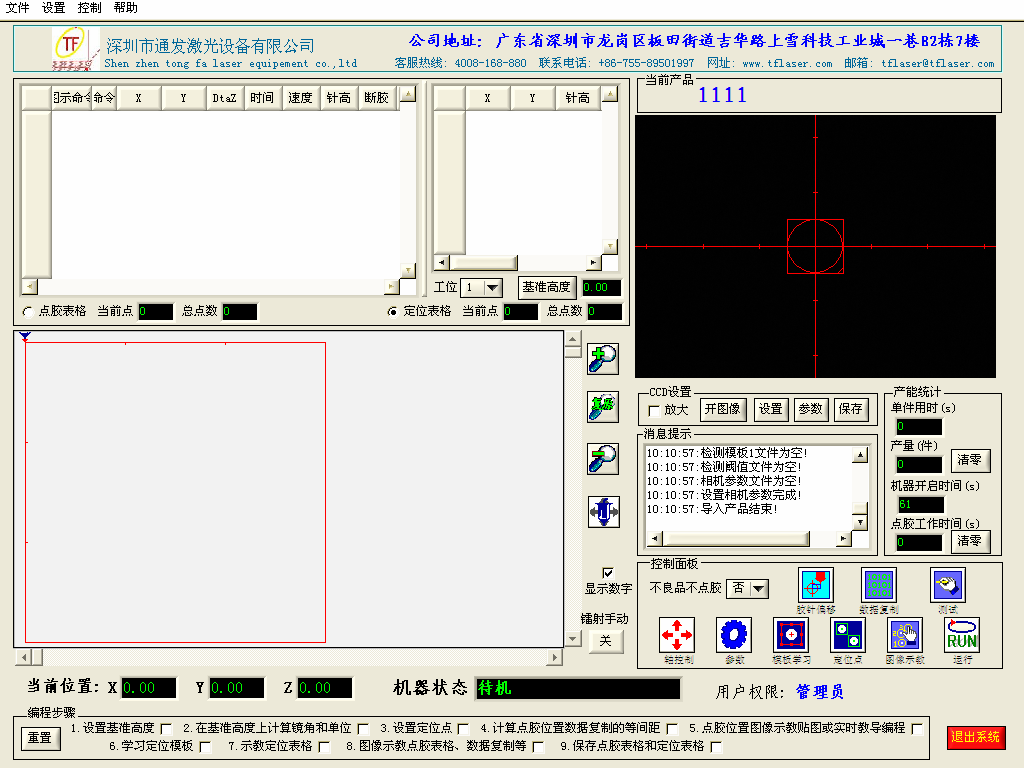

軟件控制

1、專業設計的錫焊系統，兼容視覺定位CCD的使用，同時也集成了錫膏及激光功能，實現激光和錫膏一體化。

2、視覺定位CCD專業的算法，完成準確的對比定位。

3、設備采用觸摸屏控制，波形可調，適應精密錫焊。

精密電源

激光器電源采用電流反饋控制，可以穩定輸出激光能量。

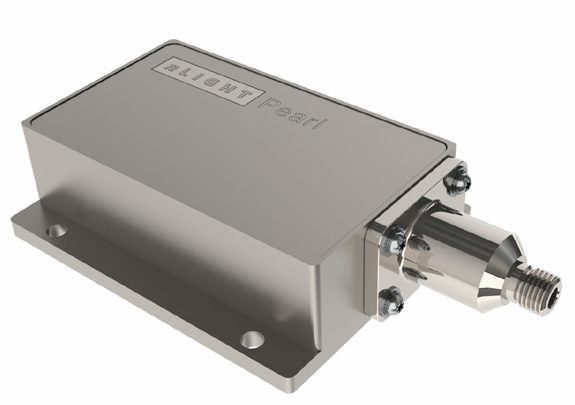

核心激光器

1、激光器采用美國進口，品質保證。

2、光纖輸出為單模光纖，光束質量好。

專利

采用CCD采樣的振鏡半導體錫焊裝置，專利號：2014206658852

人性化設計

1、設備帶有20倍CCD顯示，清晰監控焊接過程。

2、我公司已經生產全自動焊接機，上下料均為自動化，無人操作。

信利光電股份有限公司是一家專業開發、生產和銷售電容式觸摸，微型攝像頭模組及集成觸控模組產品的公司，目前擁有員工17,000多名。信利光電電容屏主要包括OGS電容屏和菲林結構電容屏。擁有的新型嵌入式單片OGS電容屏生產線、大片式OGS電容屏生產線、全自動卷對卷菲林電容屏生產線、玻璃結構電容屏生產線、菲林結構電容屏生產線以及鋼化玻璃生產線。信利攝像模組產品被廣泛應用于手機、平板電腦、MP3、MP4、玩具、汽車、圖像掃描儀、安防監控與醫療設備等。
光寶集團為臺灣制造LED產品的大型公司，30多年來，除了致力于光電零組件，更持續拓展電腦與數位家庭、消費性電子、通訊產品、關鍵零組件與次系統、并逐步跨足車用電子等4C領域，在市場上具有舉足輕重的地位；此外，光寶亦具備優異的研發設計能力，藉由全面性的產品服務，提供客戶一次購足的選擇，并且成為大廠ODM/OEM合作供應商優選。2002年全球合并營收達新臺幣2,275億元，臺灣母公司的營收亦達新臺幣1,628億元；并且成功塑造「優質性成長」的企業形象。

技術參數

型號	TFL-30TS
激光波長	808nm±8nm
光纖終端輸出功率	30W±6W
光纖接頭	SMA905
光纖直徑	400um、600um
數值孔徑	0.22
額定功率	500VA
指示激光	635nm±6nm，5mW

激光錫焊機安裝與使用

電氣要求

交流電 AC 220V±10% 50Hz，15A

環境要求

環境溫度:10-35℃

相對濕度:≤80%RH

大氣壓強:≤86-106Kpa

環境清潔度:空氣粉塵≤0.01g/m3
